Доброго дня. Подскажите пожалуйста, бесперебойник sum1500xli, на шильдике supm1500i уходит в перегрузку при самотесте или переходе на батарею, на выходе примерно 80 вольт. Плата 640-7710j ,плата управления 640-7711d, схем нет, ничего похожего.

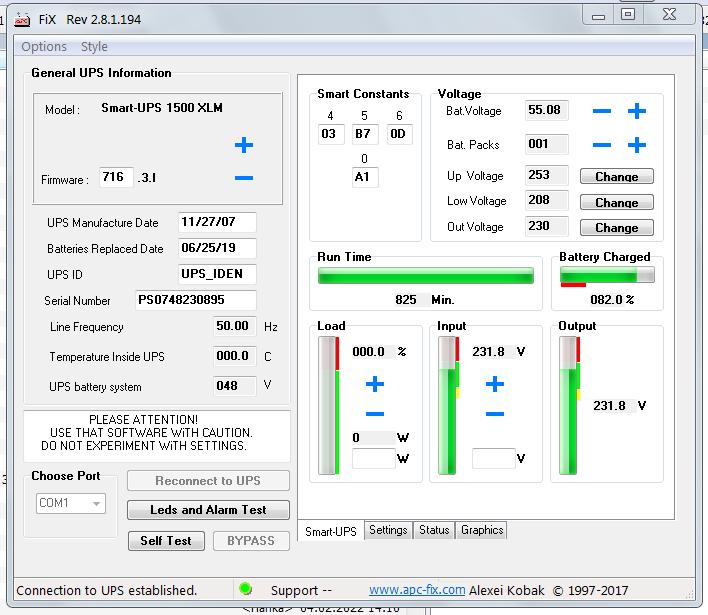

до перехода на батарею

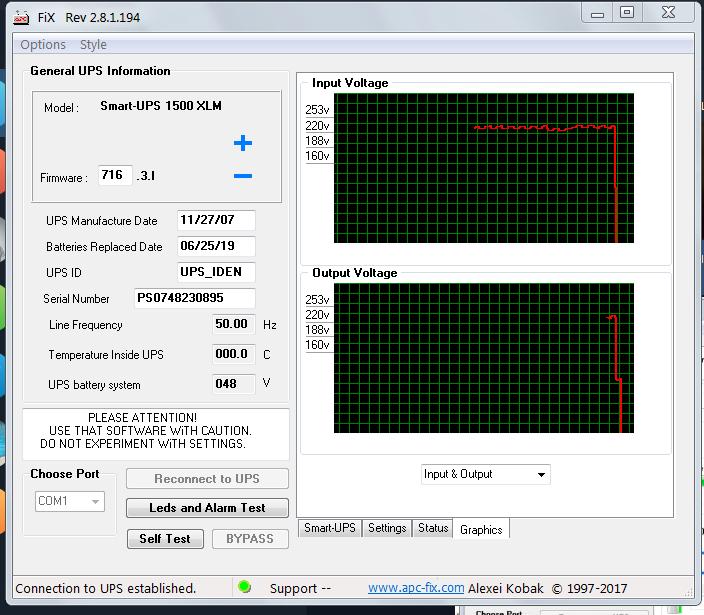

после перехода на батарею
батарею менял, при переходе на батарею сжирает её за секунды, как будто где то к.з.плату 640-0710j и 640-0711d прозванивал, пробитого ничего нет, реле выпаивал, проверял, менял местами, поменять не на что. На конденсаторах С3 и С4 по 151 вольт, при переходе на батарею по 201 вольту. Плату 640-7713b прозванивал, реле выпаивал, проверял, менял местами

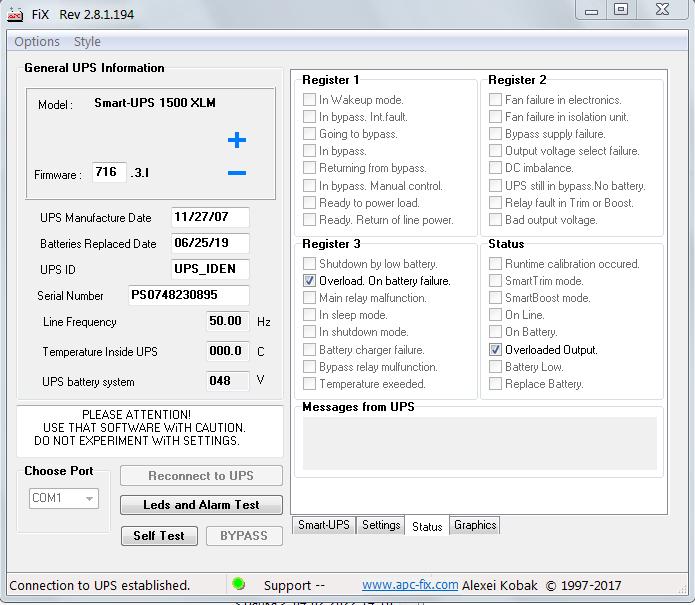

это статус после аварии
Когда такое происходит реле RY1 и RY4 почему-то теплые становятся.
Может кто-что подскажет? Можно в телеграмме, в группе.
Добавлено 1 минута спустя:
Странно, но при создании темы фотки не прикрепились.
