Город : Минск

Сообщения: 1808

Предохранитель F3 вновь не проверяли ? Уверены что цел ?

С уважением,
Алексей

3 09.09.2010 13:30

Город : Ноябрьск

Сообщения: 12

да проверял, рабочий

4 09.09.2010 14:25

Город : Минск

Сообщения: 1808

Смотрите Q79. На его эмиттер через F3 должно подаваться напряжение с батарей.

С уважением,
Алексей

5 10.09.2010 07:12

Город : Ноябрьск

Сообщения: 12

Q79 проверил, рабочий, на эмиттер приходит напряжение

6 10.09.2010 07:28

a1200

Город : Kyiv

Сообщения: 93

Поблагодарили 2 раза

т.е. получается если подать на аппарат сеть щелчка нет? а что на трансе Т1, диоды Д19,18, и 1,7-й ноге ИС7, он хоть видит что сеть есть?

7 10.09.2010 07:59

Город : Минск

Сообщения: 1808

Если F3 не пробит, то должен запуститься блок питания ИБП.
При нажатии кнопки включения должна запуститься IC20 - 3843, Q80 и после трансформатора T3 должны появиться напряжения :через D60 - 24v ; через D59 - 12v ; IC5 - 5v ; диоды D27,D28, C54,C53 формируют -8v

С уважением,
Алексей

8 10.09.2010 10:54

Город : Ноябрьск

Сообщения: 12

щелчка нет, вообще ничего нет, на Т1 на выходе 19,2 вольта, на диодах 8,3 вольта, ИС7 на 1 и 7 ноге напряжение 6,2 вольта с небольшой пилой

9 10.09.2010 11:52

Город : Минск

Сообщения: 1808

По спецификации на 3843 питание должно быть не менее +7.8v иначе микросхема не запускается. Т.е. блок питания ИБП не работает.

Смотрите R216 = 4.99K, C102, C120 - 330mkf 25v, Q81, D65 на пробой

Может сама 3843 неисправна. :O_o

Отредактировано: Alexei (10.09.2010 12:43, 14 лет назад)

С уважением,
Алексей

10 10.09.2010 12:53

Город : Ноябрьск

Сообщения: 12

#1564 Alexei : По спецификации на 3843 питание должно быть не менее +7.8v иначе микросхема не запускается. Т.е. блок питания ИБП не работает.

Смотрите R216 = 4.99K, C102, C120 - 330mkf 25v, Q81, D65 на пробой

наверное наши схемы отличаются, у меня R216=9.7К, а конденсаторы на 330мкф маркируются как С111 С112, я их проверил они в норме, транзистор Q81 (MPS2907A) и диод D65 целые

11 10.09.2010 13:13

Город : Минск

Сообщения: 1808

Я говорю о модификации платы 640-0735G Rev 7

С уважением,
Алексей

12 13.09.2010 06:01

Город : Ноябрьск

Сообщения: 12

так и я про нее говорю

13 13.09.2010 09:19

Город : Минск

Сообщения: 1808

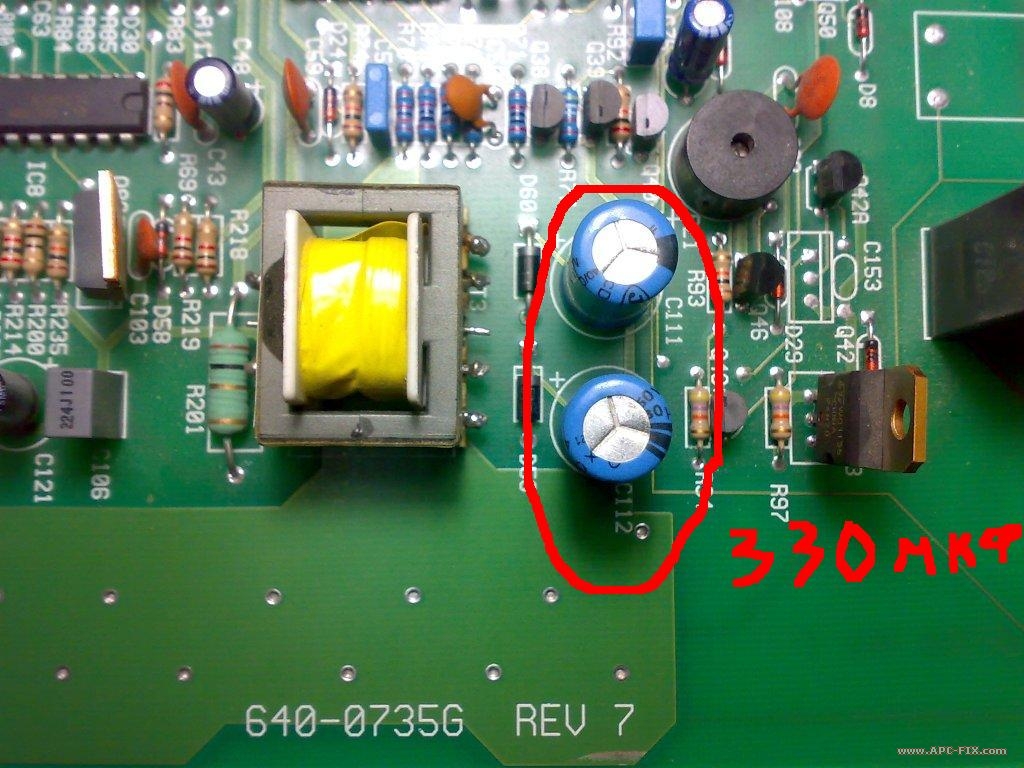

Ну, и причём тут кондёры обведённые на вашем фото ? Левее трансформатора на вашем фото, рядом с IC20 есть С120 и С102 о которых я написал

Я нашёл такую плату как у вас, да у меня тоже R216 = 9.77К

С уважением,
Алексей

14 13.09.2010 10:07

Город : Ноябрьск

Сообщения: 12

прошу прощение, напутал я :| элементы что вы перечислили, все рабочие

15 13.09.2010 10:27

Город : Минск

Сообщения: 1808
