Доброго времени суток!

Имеется SURT3000XLI, 2004 г.в. В один прекрасный момент он просто потух. При последующем включении мигала индикация (уровень заряда) 2-3 диод, и красный диод. Переключения bypass и online не помогли (вычитал в инструкции). Вытащили батареи на одном блоке 51v, на втором 56v и это вместо положенных 96 на каждый блок, т.е. всего 107V , а должно , быть 192V. Имеем сильно разряженые батарей, на которых он даже не стартует нормально. НО... диод замены батарей не горит, а горит верхний диод в купе с зелеными уровня заряда. Что за ошибка не знаю?
По отдельности заряжаем его батареи, в сумме получаем 189 V, ставим в UPS... и он заводиться, проходит селф-тест, все определяет нормально. Цепляюсь apc-fix, вроде все нормально. Но... идет разряд батарей (без нагрузки), с питанием от сети, в режиме online. Уровень заряда падает, время работы тоже. На бесперебойнике начинает моргать нижний диод заряда. Выключаем, смотрим напряжение, опять разрядились.
Берем новые батареи, и с ними тоже самое, включается работает и они разряжаются.
т.е. он не заряжает батареи и где-то идет сильная утечка.
Разобрали, визуальный осмотр результатов не дал, все прекрасно выглядит.

Может быть у кого нибудь есть принципиальная схема SURT3000XLI ??? Отправьте пожалуйста на мыло denother@rambler.ru ,чтобы знать куда дальше рыть.

Ваши соображения по этому безобразию, кто сталкивался ???

Заранее спасибо.

Не работает зарядное устройство. Есть там 2-а транзистора



вот их и смотрите.

Именно они + еще по мелочи. Заменили, теперь как новенький.

Спасибо за помощь.

Добрый день, извените что поднимаю тему снова, есть вопрос теже симптомы железка SURT6000XLI. Притащили его с первичными траблами сломаны все лопасти на вентиляторе охлаждения, сколько он простоял в рабочем состоянии без охлаждения не известно. Вопрос там транзисторы те же?

На зарядке, скорее всего те же.  Можете выложить тут фото или написать точную маркировку ваших, я проверю на совпадение.

закончил архиологические раскопки в направлении изятия платы из ББП, пару минут уже смотрю...

для ускорения процесса не подскажите их порядковые номера на плате?

я так понимаю искать их надо в районе радиаторов инверотора?

они на отдельном радиаторе.  кажется для SURT3000  - Q730, Q731

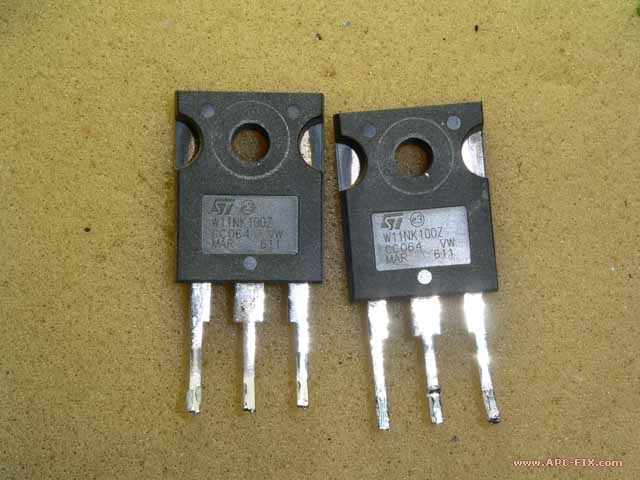

Было подозрение на 708 711 ока искал но отпало потому что они не полевики, потом прочел что ты пишешь про 730 731,  да нашел 731 730 это STшные GW30NC120HD они еще так не удобно расположены за трансом Т701. Как фото добавить с компа не вкурил.

на форуме фото добавляется размещением сообщения на форуме и прикреплением к нему фото нажатием на ссылку "Прикрепить файлы" вверху над вашим сообщением

Да, спасибо разобрался добавил фотки, просто я туда тыкал, окно открывается но оно чуть скрыто и немог понять где кнопка указать файл, решилось просто перетаскиванием файлов в открывающееся окно.

Да, есть проблемка с окном.  скоро исправим. Пока попробуйте нажимать CTRL + / CTRL -   в браузере чтобы увидеть окно полностью на экране.

Извините за неудобства.

Добавлено 3 минуты спустя:

Да, это транзисторы которые работают в зарядном утройстве батарей.

Спасибо Алексей большое! Буду искать, поиски у нас в городе не дали результатов - прийдется наверное покупать в Москве. После замены отпишусь по результатам.

Добавлено 1 неделя спустя:

Пришли детальки с Москвы сегодня, уже заменил стоит на прогоне, по индикации и по % в apc-fix вроде бы зарядка идет, отпишусь позже когда пройдет 4-6 часов

Добавлено 20 минут спустя:

Алексей не подскажешь, сильный треск высокочастотный из выделенной области

Добавлено 29 минут спустя:

зарядился до 50% и началась такая штука упадет до 49 вернтеся в 50 и так в цикле, пример в скриншоте.

з.ы. время от времени (приблизительно 7-10 минут) пищит одиночным коротким сигналом

Если измерять на клеммах подключения картриджей, какое значение напряжения ?

напряжение есть только тогда когда батареи подключены, 205-206 В, с неподключенными отсутствует (напряжение на заряд должно пристуствовать всегда?). Я писал тебе про высокочастостный треск, он передается по питающей цепи 220В~, я его слыше в колонках для ноута.

У вас не работает зарядное.  Да, напряжение должно присутствовать всегда.
